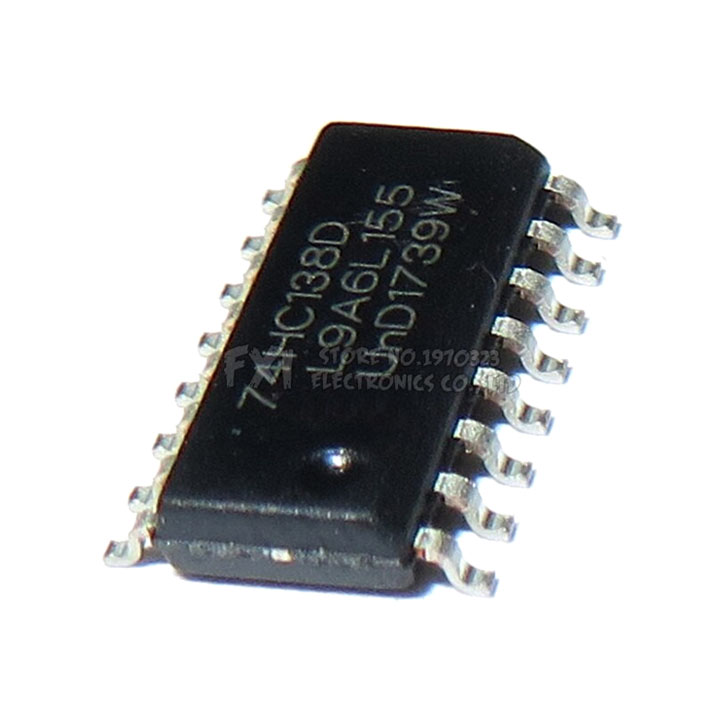

IC Logic 74HC138D SOP16 Chân Dán

- Datasheet: 74HC138

- Chân: 16

- Mức tích cực ngõ ra: 0

- Chức năng: Chuyển 3 sang 8 đường

- Điện áp hoạt động: 2V – 6V DC

- Dòng ngõ ra: 5.2mA

- Nhiệt độ hoạt động: -40°C – 125°C

- Mức logic: 0 hoặc 1.

- IC 74HC138 là bộ giải mã 3 đầu vào (A1, A2, A3), 8 đầu phủ định (Y0 – Y7). IC 74HC138 có 3 đầu vào cho phép: hai đầu tích cực ở mức thấp (E1 và E2) và một đầu tích cực ở mức cao (E3). Tất cả các đầu ra của 74HC138 sẽ ở mức cao, trừ khi E1, E2 ở mức thấp và E3 ở mức cao. Khi các đầu vào E1, E2 ở mức thấp và E3 ở mức cao thì đầu ra của 74HC138 sẽ được quyết định bởi đầu vào.
