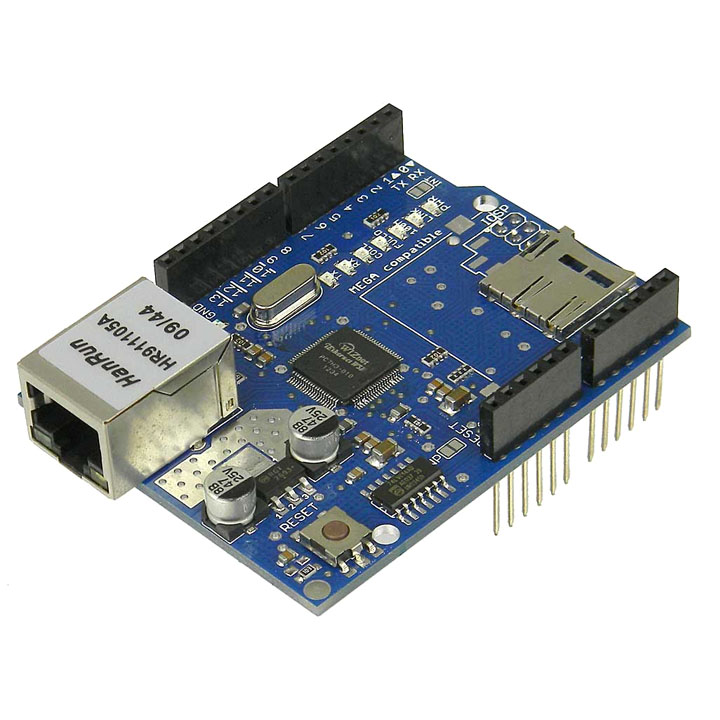

Arduino Ethernet W5100

- Điện áp hoạt động: 5VDC (cung cấp từ Arduino).

- Chip điều khiển Ethernet: W5100 với bộ đệm trong tới 16K.

- Tốc độ kết nối: 10/100Mb.

- Kết nối với Arduino qua cổng SPI.

- Shield chứa một số LED hiển thị:

  + PWR: hiển thị nguồn được cung cấp.

  + LINK: cho biết đã kết nối mạng.

  + FULLD: kết nối mạng là full-duplex.

  + 100M: kết nối mạng 100 Mb/s (trái ngược với 10 Mb / s).

  + RX: nhấp nháy khi nhận dữ liệu.

  + TX: nhấp nháy khi gửi dữ liệu.

  + COLL: nhấp nháy khi phát lỗi mạng.

- Điều khiển , cập nhật dữ liệu của thiết bị qua internet.

- Thu thập dữ liệu từ xa(dữ liệu nhiệt độ, độ ẩm .....).

- Các ứng dụng về IOT.

Nguồn: Bùi Hữu Uyên.
