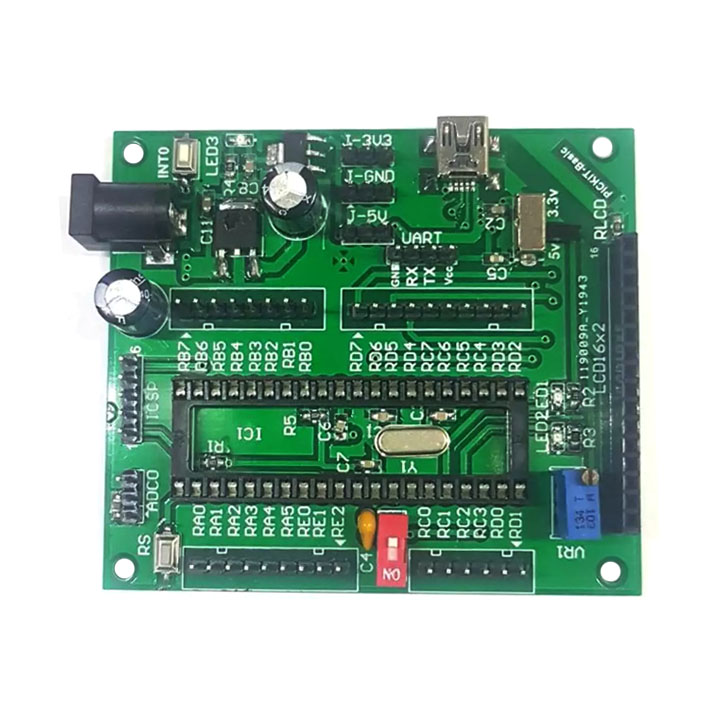

Kit Pic Mini

- Nút nhấn reset

- Jum test ADC.

- Chân nạp ICSP cho chip.

- Chân nguồn vào(5v-12V).

- Nút nhấn ngắt ngoài INT0.

- Chân IO của các port.

- Jum nguồn cho ngoại vi.

- Jum giao tiếp UART.

- Cổng giao tiếp USB mini cho pic18 hỗ trợ USB (PIC18f4550) hoặc dùng cấp nguồn từ USB.

- Công tắc chọn nguồn cho chíp 3v3 hoặc 5V.

- LED hiển thị (nối sẵn với PWM1 và PWM2).

- Biến trở LCD.

- Jum cho LCD 16x2 hoặc 20x4.

- Kit pic mini sử dụng cho tất cả các dòng Pic 40 chân của 16Fxx, 18Fxx

- Có các chân ra dễ dàng cho việc kết nối,

- Có hỗ trợ cắm LCD1602, 2004 ngõ ra RS232 và USB  sẵn sàng cho việc test các modulle và dùng làm kit test các sản phẩm, code mẫu.

Nguồn: Bùi Hữu Uyên.
