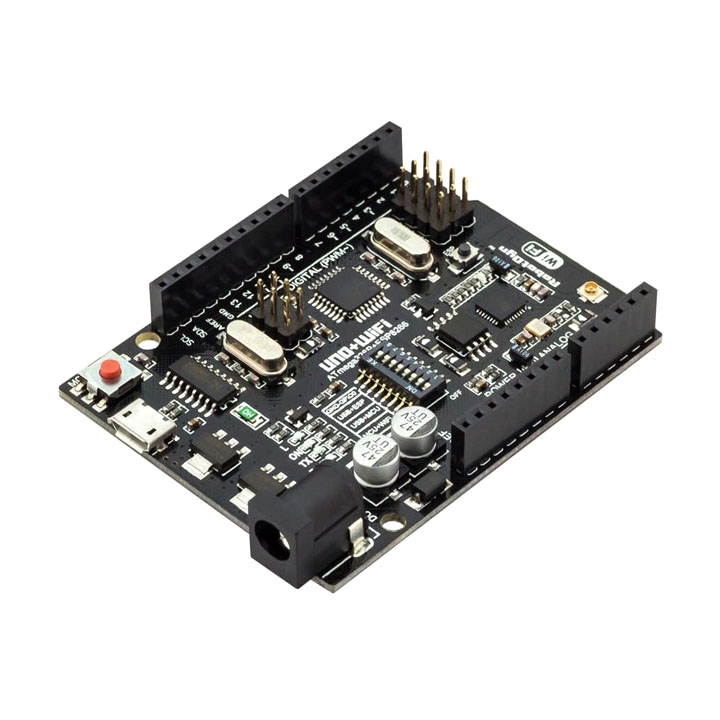

Mạch Arduino UNO R3 WiFi (Arduino UNO R3 ATmega328P Tích Hợp ESP8266)

- Ra chân đầy đủ ESP8266.

- Tích hợp Dip Switch cấu hình linh hoạt:

  + CH340G <-> ATmega328P (Nạp code cho ATmega328P qua cổng USB).

  + CH340G <-> ESP8266 (Nạp code cho ESP8266 qua cổng USB).

  + CH340G <-> ESP8266 (Kết nối ESP8266 với cổng USB máy tính (không nạp code)).

  + ESP8266 <-> ATmega328P (Kết nối ESP8266 và ATmega328P qua giao tiếp UART).

- Sử dụng cổng Micro USB nhỏ gọn.

- Vi điều kiển trung tâm: ATmega328P + ESP8266.

- Điện áp sử dụng: 6~9VDC (thông số nhà Sản xuất lên đến 12VDC nhưng chỉ nên sử dụng 6~9VDC vì mạch sử dụng IC giảm áp tuyến tính, sẽ rất nóng khi cấp điện áp cao).

- Bộ nhớ Flash ESP8266: 32Mb (trên mạch in 8Mb không chính xác).

- Tích hợp mạch chuyển USB UART CH340G.

- Chuẩn chân và cách sử dụng tương tự Arduino Uno.

- Dùng làm kít học tập điện tử cho sinh viên và những người đam mê điện tử, học sinh, sinh viên theo học ngành điện, tự động hóa.

- Làm mạch điều khiển cho các mạch như đo nhiệt độ, điều khiển động cơ, hiển thị LCD.

- Sử dụng được với Wifi để đưa các thông số, điều khiển qua mạng.

Nguồn: Bùi Hữu Uyên.
