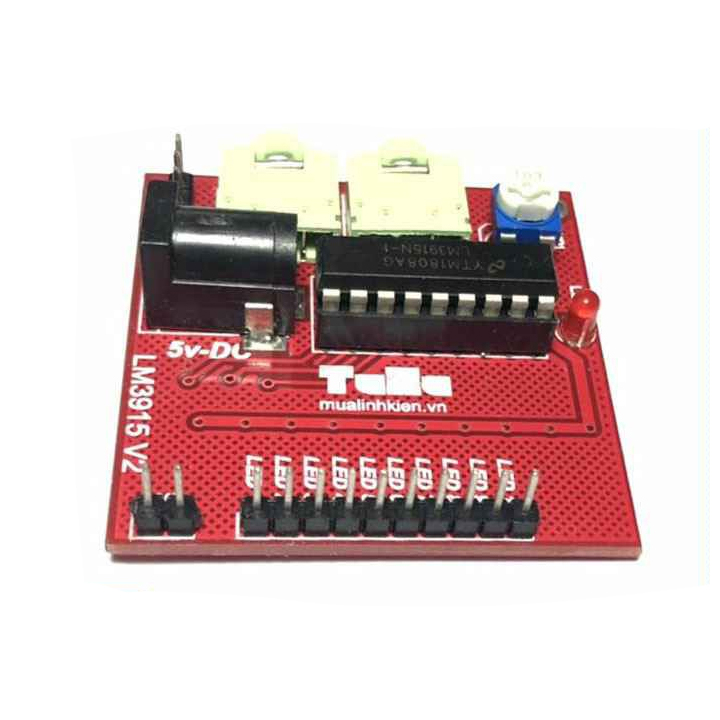

Mạch Nháy Theo Nhạc LM3915 V2

- Điện áp hoạt động: 5v-DC ( Khuyên Dùng: Nguồn 5V-1A; Nguồn 5V-2A )

- Kích thước: 4.7 x 4.7cm

- Đầu ra điều khiển tối đa: 10 Led / 1 Kênh

- LED khuyên dùng là các loại LED đơn Phi 5, LED Phi 3 hoặc 1 số loại LED Liền Phi 5

- Mạch Điều Khiển sử dụng IC LM3915 để hoạt động, ngoài ra trường hợp IC LM3915 bị hỏng có thể thay thế bằng LM3914

- Mạch có thiết kế 2 Jack Audio 3.5 để các bạn có thể kết nối chuyển đổi ra Âm li hay Loa nghe nhạc

- Các bạn cần sử dụng dây Audio 3.5 2 đầu đực hoặc tự chế dây tín hiệu bằng Jack Audio 3.5 để kết nối tín hiệu cho mạch hoạt động.

- Yêu cầu: Hệ thống LED của các bạn phải nối Âm chung để kết nối với mạch, các dây Dương của các hàng LED sẽ được nối vào các cổng từ LED 1 - LED 10

Lưu ý: LED sẽ hoạt động nháy từ LED 10 đến LED 1 nên các bạn lưu ý kẻo lắp ngược nhé.

- LED Trang trí phòng khách.

- Trang trí hệ thống âm thanh.

- Nháy theo nhạc,....

Nguồn: Bùi Hữu Uyên.
