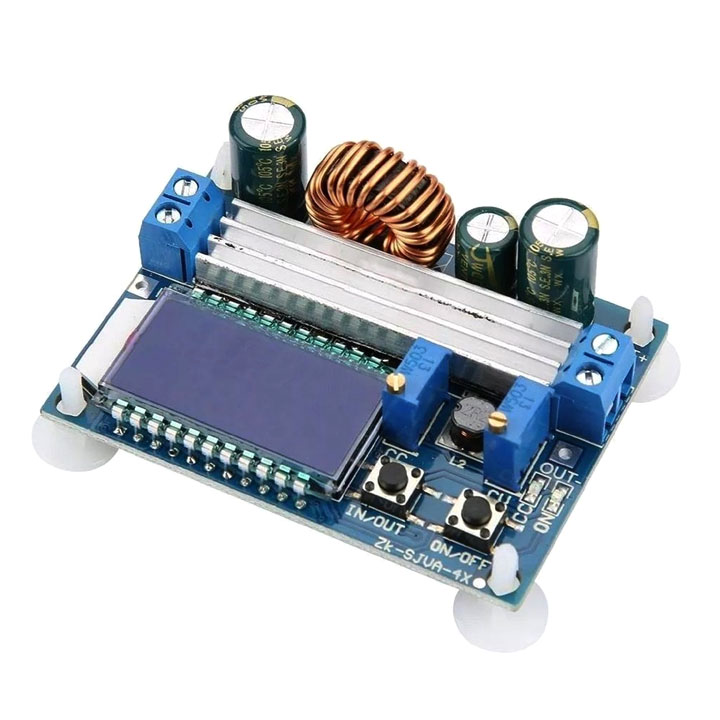

Mạch Tăng Giảm Áp Hiển Thị LCD (Buck - Boost LCD)

- Tinh thể lỏng có thể hiển thị điện áp đầu vào và đầu ra, sản lượng điện, Dòng đầu ra.

- Đầu vào có bảo vệ chống đảo ngược, kết nối đảo ngược sẽ không cháy.

- Mạch có thể được tăng điện áp, có thể giảm điện áp xuống, điện áp đầu ra có thể được điều chỉnh một cách tự do từ 0,5-30V, và dòng điện giới hạn là 4a có thể được điều chỉnh một cách tự do.

- Nhấn nút để điều khiển trạng thái ON / OFF đầu ra, và bạn có thể đặt mặc định bật nguồn thành BẬT hoặc TẮT.

- Điện áp đầu vào: 5.5 -30 V (khi điện áp đầu vào là 5V, buck-boost cũng có thể được thực hiện, nhưng điện áp và đo lường hiện tại là không chính xác; dưới 4.7 V, bảo vệ dưới điện áp).

- Điện áp đầu ra : 0.5-30V. - Dòng điện: có thể làm việc ổn định tại 3A trong một thời gian dài, và có thể đạt 4A dưới tăng cường tản nhiệt.

- Công suất đầu ra: tản nhiệt tự nhiên 35W, tăng cường tản nhiệt 50W.

- Hiệu quả chuyển đổi: khoảng 88%.

- Bảo vệ kết nối đảo ngược đầu vào: Có.

- Bảo vệ ngắn mạch: Có.

- Tần số làm việc: 180 kHz.

- Kích thước: chiều dài x chiều rộng x chiều cao - 66 x 48 x 21mm.

- Mạch Tăng Giảm Áp Hiển Thị LCD cung cấp điện áp không đổi hiển thị thông số lên màn hình tinh thể lỏng LCD với các thông số điện áp, dòng điện.

- Cung cấp điện áp có điều chỉnh cho mạch điện từ 0,5-30V.
