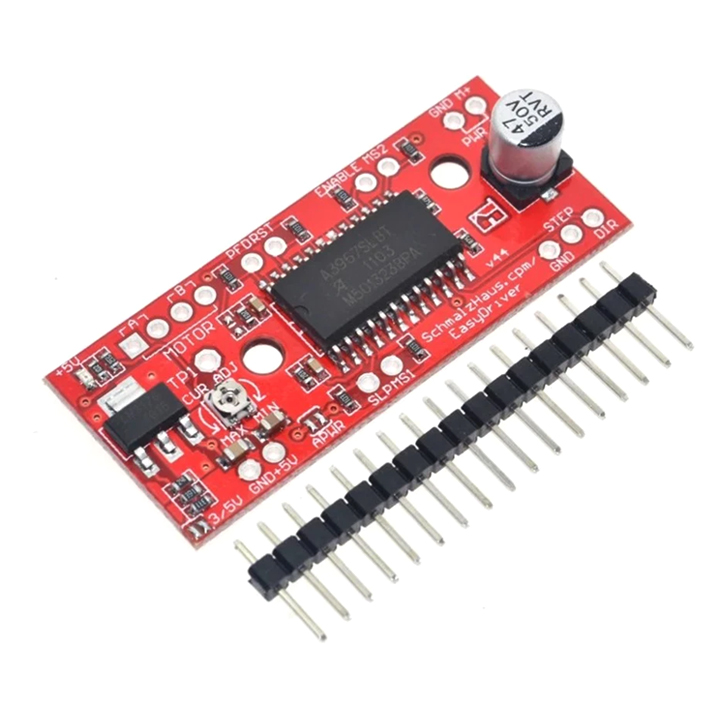

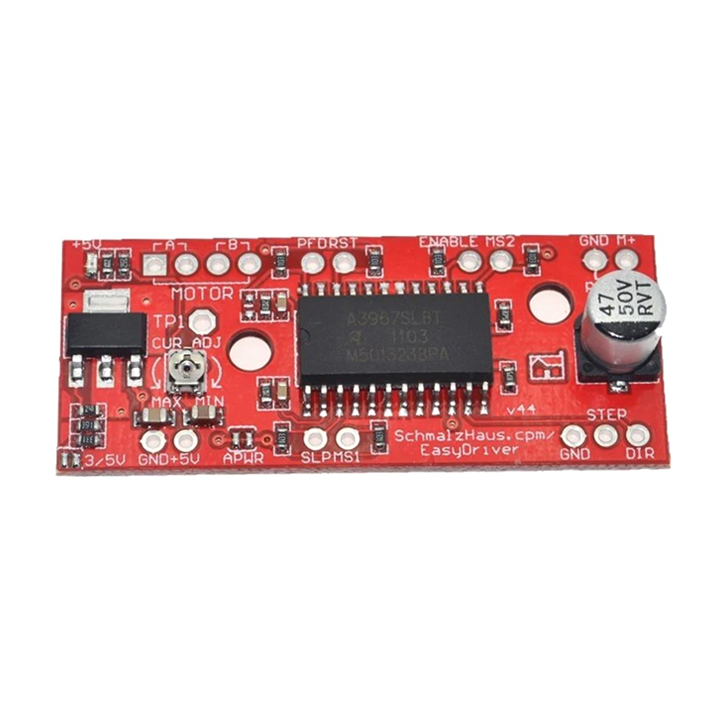

Module Điều Khiển Động Cơ Bước A3967

Sản phẩm Module Điều Khiển Động Cơ Bước A3967 được cung cấp bởi Linh Kiện Điện Tử TuHu.

1. MOTOR COIL A, B: 4 chân ra Động cơ.

2. RESET: Đưa lên mức CAO để module hoạt động.

3. ENABLE: Đưa xuống mức THẤP để kích hoạt các FET lái động cơ.

4. GND: Ground 0V.

5. M+ : Nguồn cho động cơ, 6-30V 2A

6. 5V: Nguồn nuôi A3967 (I= 70mA, không cần cấp do tích hợp sẵn mạch nguồn LM317 )

7. SLEEP INPUT: khi ở mức thấp, đầu ra sẽ bị vô hiệu hóa, điện năng tiêu thụ là thấp nhất.

8. STEP: Bất kì sự chuyển đổi từ THẤP lên CAO sẽ lái động cơ tiến 1BƯỚC. hướng quay và kích thước bước được quy định bởi thiết lập chân DIR(direction) và MS1,MS2 (MicroStep- Vi bước). Áp xung là 0-5V hoặc 0-3.3V, tùy vào sự lựa chọn mức Logic.

9. DIR: xác định hướng quay. thay đổi từ CAO>THẤP hay THẤP>CAO chỉ có hiệu lực ở Cạnh tăng (Rising Edge) tiếp theo của lệnh STEP.

10. MS1, MS2: Xác định vi bước

MS1	MS2	Độ phân giải Vi bước
L	L	Nguyên bước (2pha)
H	L	1/2 bước
L	H	1/4 bước
H	H	1/8 bước

- Dùng cho mạch điều khiển động cơ bước ....

- Dùng cho cách mạch như CNC,máy in,robot.....

- Dùng làm mạch nghiên cứu thực hành điện tử.
