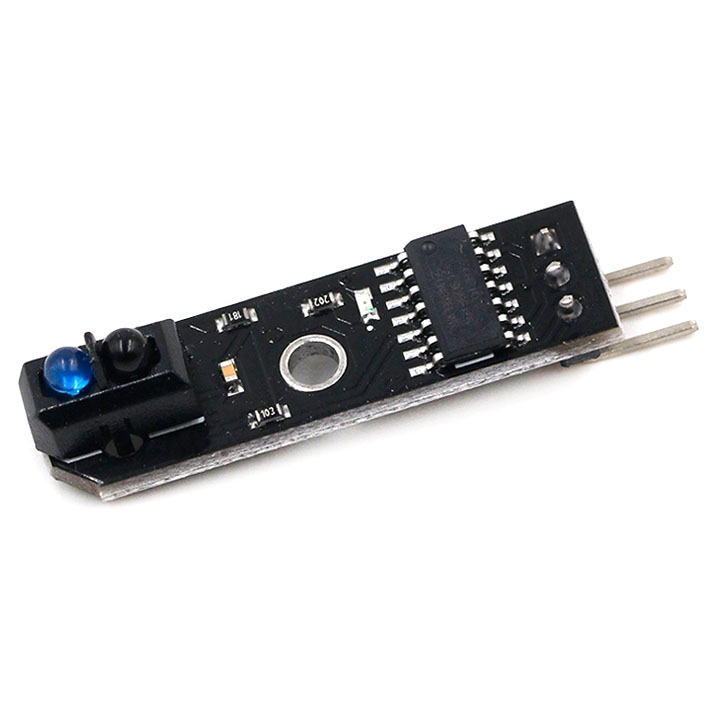

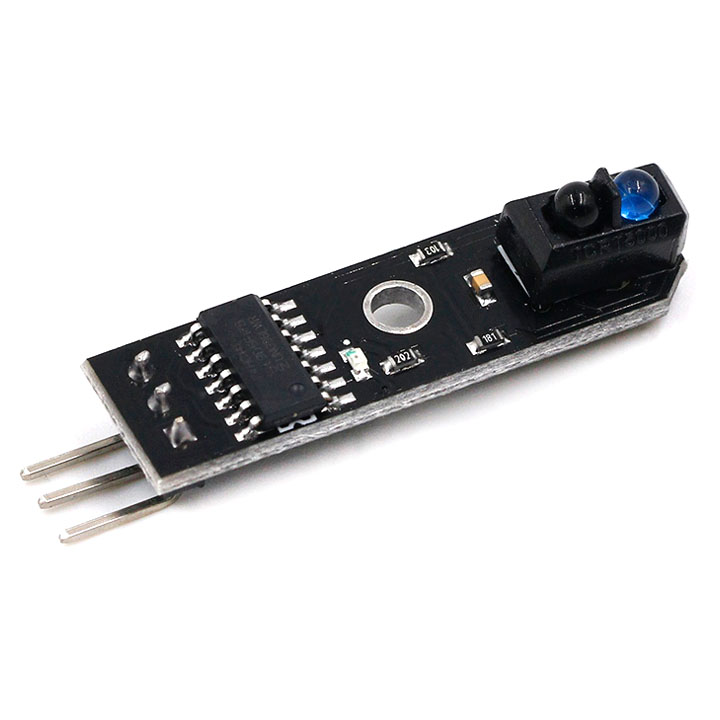

Module Dò Đường Hồng Ngoại TCRT5000 V2

- Sử dụng cảm biến phản xạ hồng ngoại TCRT5000.

- Khoảng cách phản xạ phát hiện: 1mm ~ 25mm.

- Điện áp làm việc: 5V.

- Dạng đầu ra: tín hiệu số (0 và 1).

- Với các lỗ bu lông cố định để cài đặt dễ dàng.

- Bảng nhỏ kích thước PCB: 3,5 x 1cm.

- Trọng lượng đơn: 4,5g.

- Diode phát hồng ngoại của cảm biến TCRT5000 liên tục phát ra các tia hồng ngoại. Khi các tia hồng ngoại phát ra không bị phản xạ trở lại hoặc phản xạ lại nhưng cường độ không đủ lớn, ống nhận hồng ngoại luôn ở trạng thái tắt và đầu ra của module ở mức thấp Diode luôn tắt, khi đối tượng được phát hiện xuất hiện trong phạm vi phát hiện, ánh sáng hồng ngoại bị phản xạ trở lại và cường độ đủ lớn và ống nhận hồng ngoại đã bão hòa. Lúc này, đầu ra của module ở mức cao, cho biết rằng diode được chiếu sáng.
