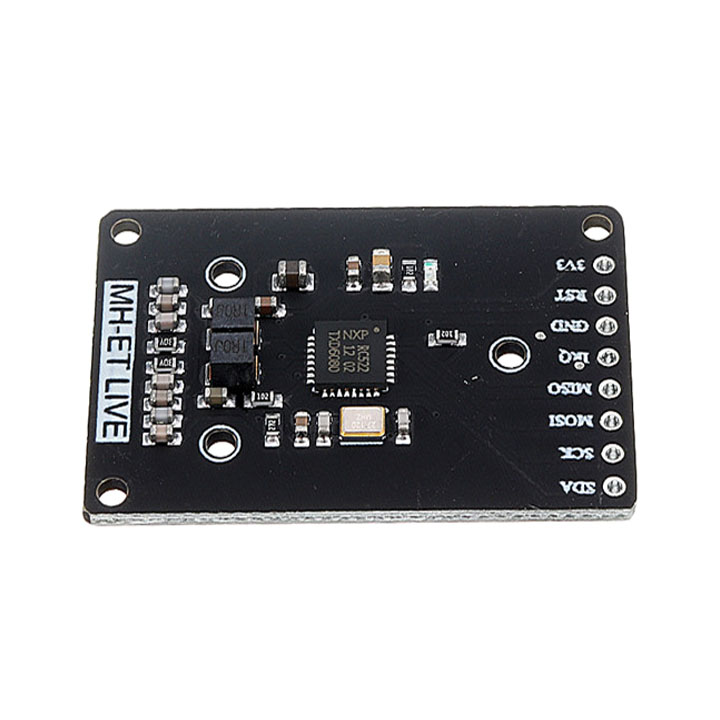

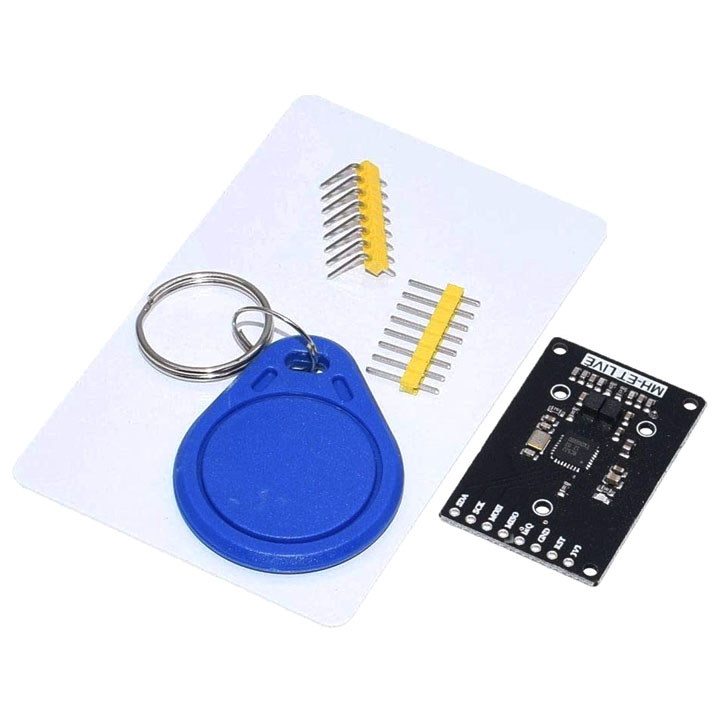

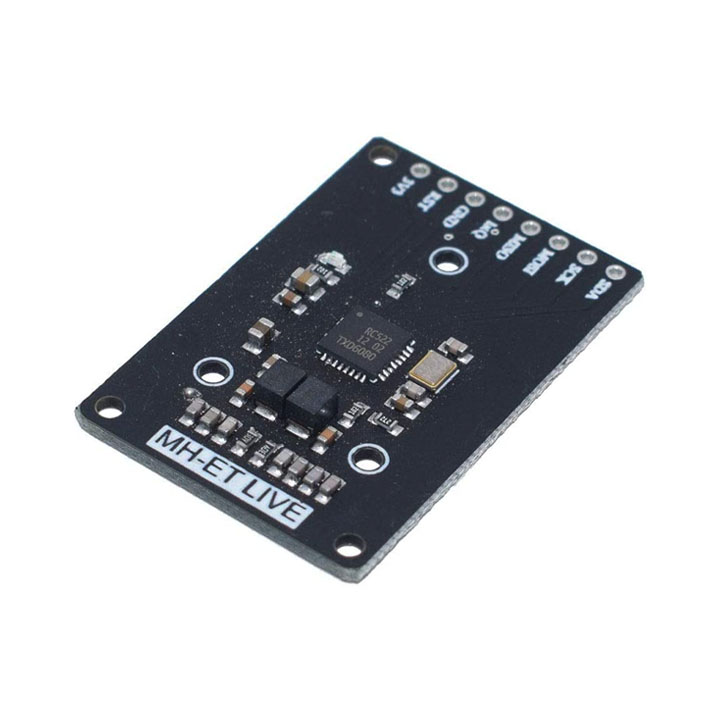

Module Mini RFID - RC522

- Dòng điện hoạt động: 13-26mA / DC 3,3V.

- Dòng điện thường trực: 10-13mA / DC 3,3V.

- Giấc ngủ hiện tại: ＜ 80uA.

- Dòng điện cực đại: 30mA.

- Tần suất làm việc: 13,56 MHz.

- Các loại thẻ được hỗ trợ: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire.

- Đặc tính vật lý của sản phẩm: Kích thước: 37,5mm ×33mm.

- Nhiệt độ hoạt động xung quanh: Celsius: -20 độ đến 80 độ.

- Nhiệt độ lưu trữ xung quanh: Celsius -40 độ đến 85 độ.

- Độ ẩm tương đối môi trường: độ ẩm tương đối: 5% - 95%.

- Chân kết nối:

1: SDA(CS) - Chân lựa chọn chip khi giao tiếp SPI( Kích hoạt ở mức thấp)

2: SCK - Chân xung trong chế độ SPI

3: MOSI(SDI) - Master Data Out- Slave In trong chế độ giao tiếp SPI

4: MISO(SDO) - Master Data In- Slave Out trong chế độ giao tiếp SPI

5: IRQ - Chân ngắt

6: GND - Chân mass

7: RST - Chân reset module

8: 3V3

- Dùng để chế bộ đóng mở bằng thẻ RFID.

Nguồn: Bùi Hữu Uyên.
