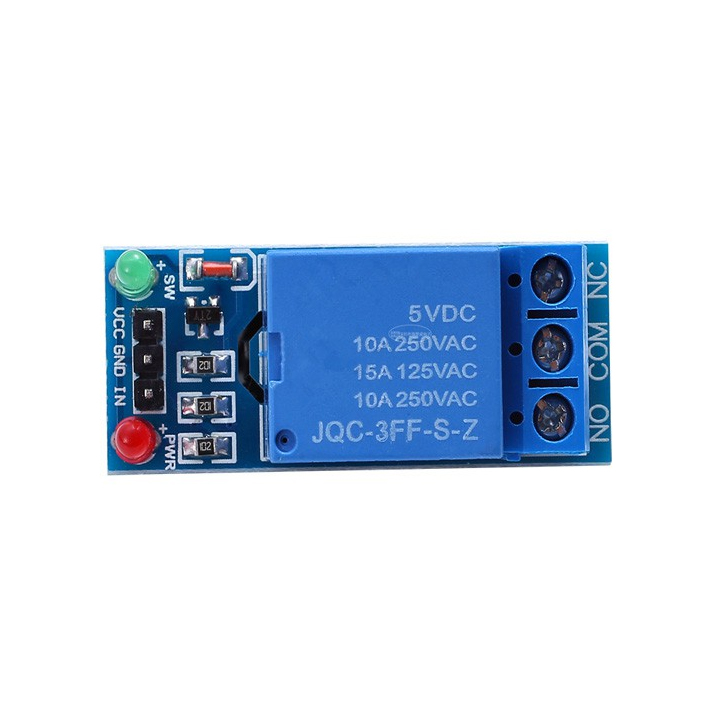

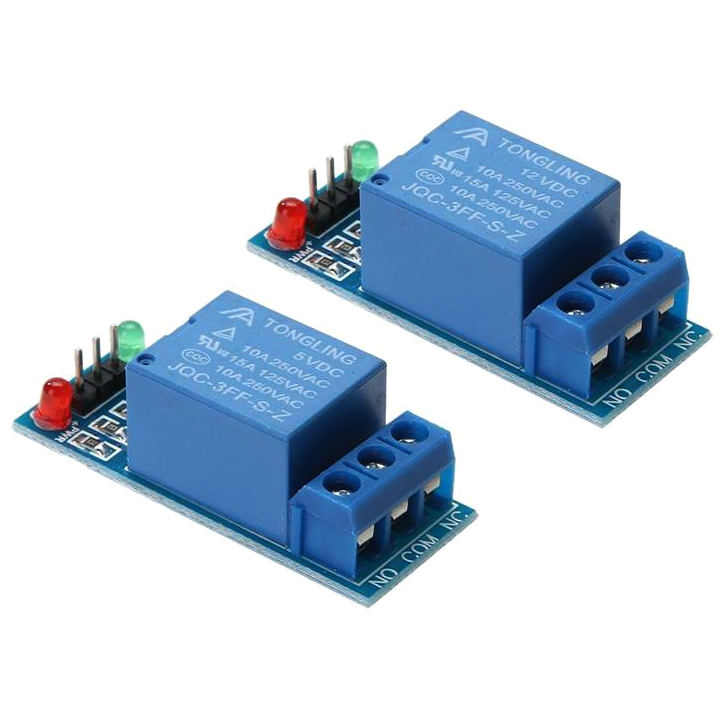

Module Relay 5V, 12V 1 Kênh Đóng Cắt Thiết Bị Điện 10A

- Sử dụng điện áp nuôi DC 12V hay 5V DC.

- Điện thế đóng ngắt tối đa: AC250V  ~ 10A hoặc DC30V ~ 10A.

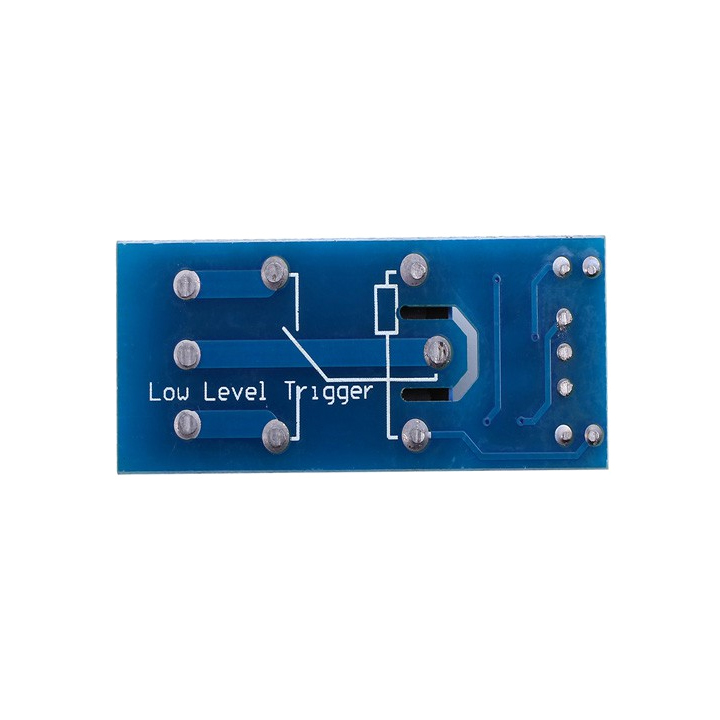

- Chân IN: kích mở relay( kích âm, nối mass module relay nhảy)

- Kích thước: 1.97 in x 1.02 in x 0.75 in (5.0 cm x 2.6 cm x 1.9 cm)

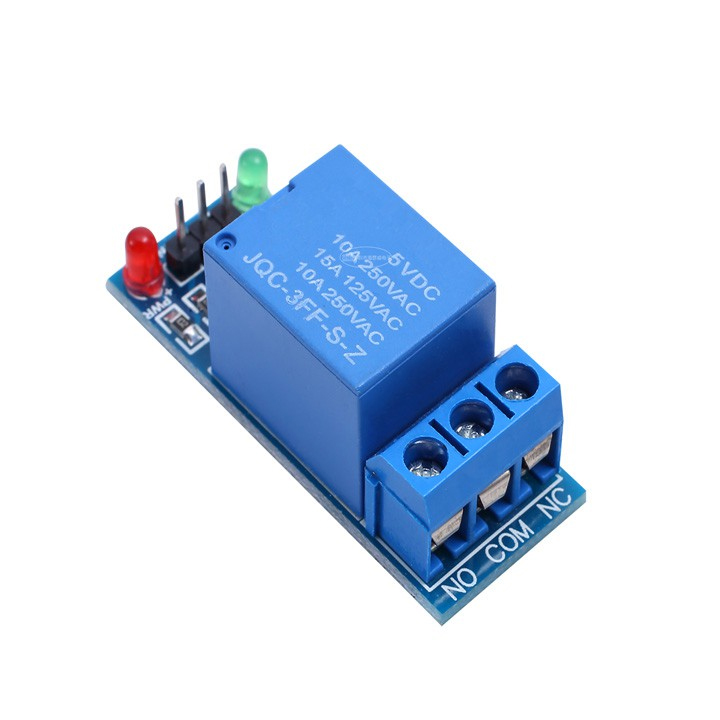

- Đầu ra:

+ COM: Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)

+ NO: chân thường mở

+ NC: chân thường đóng

- Module 1 Relay được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC.

- Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

Nguồn: Bùi Hữu Uyên.
